PRODUCT MANUAL / 产品说明

东风天锦带吊清障车底盘配置：东风天锦国五原装底盘，白色前翻排半驾驶室，康明斯180马力国五发动机、6档变速箱。轴距4700MM，9.00-20钢丝胎、原装空调、ABS，带前盘制动、限速装置.

上装配置：进口液压件（意大利海德）5P2折叠冲压平板（防滑且承载能力强，永不变型），一拖二型，板长5.9米，板宽2.4米，双侧联动操作装置，后工作灯3只，1个4吨液压绞盘（25米钢丝绳），一个工具箱，1个洗手箱，配2个小车，L型抱胎架1对，6根捆绑带，托叉1对，托叉座1对，链钩1条，其余厂内标配。油漆：白蓝，贴反光条。

吊机配置：5吨新款徐工吊机（5T三节直臂）

5吨三节直臂 SQS125新型号举升高度(米)10.5 工作半径(米)8.7 全液压.全回转

5吨四节直臂 SQS125新型号举升高度(米)12.5 工作半径(米)11 全液压.全回转

6.3吨三节直臂 SQS157新型号举升高度(米)11 工作半径(米)9 全液压.全回转

6.3吨四节直臂 SQS157新型号举升高度(米)12.8 工作半径(米)11 全液压.全回转

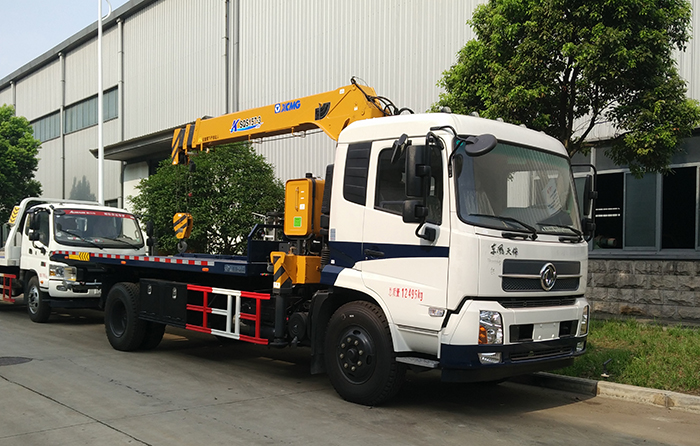

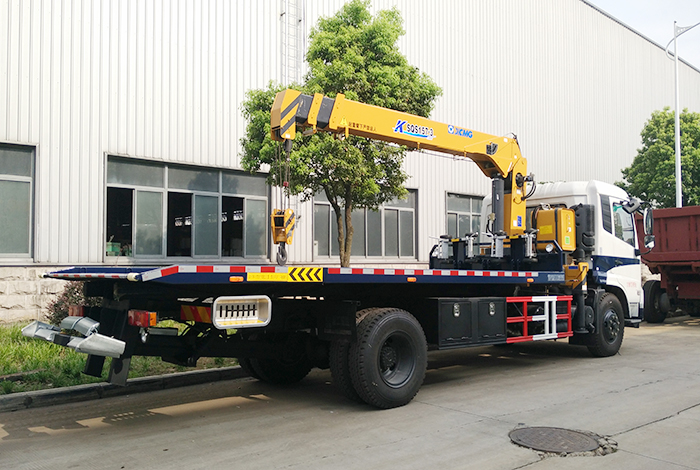

东风天锦带吊清障车

【主要技术参数】
产品**	楚胜牌	公告批次	297
产品名称	CSC5120TQZDPDV型清障车	产品号	ZMSP25HR02P
总质量(Kg)	12495	罐体容积(m3)
额定载质量(Kg)		外形尺寸(mm)	9130,9430×2420×3450
整备质量(Kg)	10800	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	20/10	前悬/后悬(mm)	1440/2990
轴数	2	轴距(mm)	3650,3800,4200,4500,4700,5000
轴荷(Kg)	4400/8095	**高车速(Km/h)	98
其它	1,托举质量1500kg;该车装SQ5SK3Q型直臂式吊机时,吊机自重2215kg,大起升载荷5000kg;装SQS157型吊机时,吊机自重2230kg,大起升载荷6300kg;选装龙门架。2,侧防护冷弯型钢Q235,螺栓连接;后防护由专用装置替代。3,随底盘选装驾驶室,ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。
【底盘技术参数】
底盘型号	DFL1120B21	底盘名称	载货汽车底盘（二类）
**名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	6440,7130,7530,7830,8330,8830×2370,2460×2650,2840,2760,3400	轮胎数	6
接近角/离去角(°)	20/30,20/18,20/13	轮胎规格	9.00-20 14PR,9.00-20 16PR,9.00R20 14PR,9.00R20 16PR,275/70R22.5
钢板弹簧片数	8/10+8,7/9+6	前轮距(mm)	1880,1900
燃料种类	柴油	后轮距(mm)	1860,1800,1820
排放标准	GB3847-2005,GB17691-2005国V
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISD180 50 ISD160 50 ISB180 50	东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司	4500 4500 5900	132 118 132
