东风多利卡D6双排16米高空作业车
公告型号：楚胜牌CSC5060JGK16V型高空作业车
国五。多利卡D6，工程黄，轴距3308，驾驶室1730双排底盘，发动机YC4FA115-50/CY4BK551，变速箱**100（5TS40），前后桥1.8/3.5车架190板簧6/6+5轮胎7.00R16 12PR，动转、离合气助力、ABS、排气制动、干燥器、电动窗、中控锁、电调大灯。

上装三节折臂，**大作业半径7米，**大作业高度16米，360度回转，**大起吊质量1吨，**大起吊高度8.4米，吊篮额定载荷等于小于200公斤。

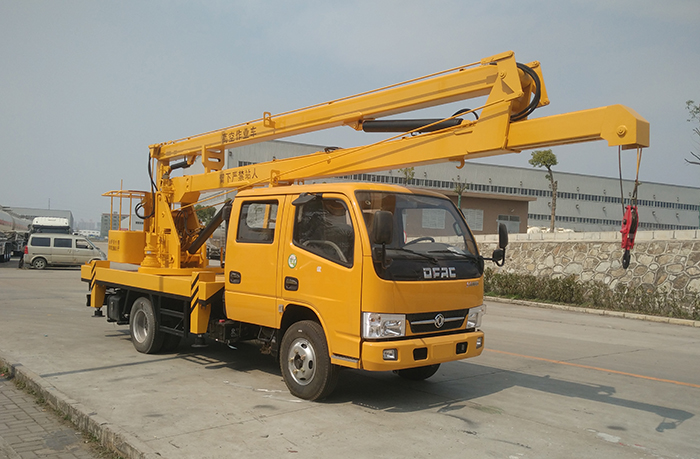

东风多利卡D6双排16米高空作业车

专业组成：整车由工作臂（三节折叠臂)、H型支腿（共4条，前后支腿均可伸出）、支腿双向液压锁（保证支腿放下后不会自行收缩）、取力器装置、副梁底架（保证整车受力均匀，坚固可靠）、回转机构（由转台/摆线马达/行星减速器/回转支承/小齿轮组成）、**旋转接头、液压系统总成(保证在较大载荷时液压系统无残漏，油温正常，密封性好，微动性强，连续升降运行平稳，作业人员更具安全舒适感)、液电双向操作系统，上中下3组操作阀（支腿液压操纵阀/车上电控操作阀/工作斗内电控操作阀）、全钢工作斗、上下操作台各1部照明灯、示宽灯等、主臂带起重吊钩等部件组成；

产品主要特点
1.H型支腿，三节折臂式，部分关键处采用高强度钢板；
2.工作斗平衡方式：外置拉杆强制平衡；
3.随车安装四支H型液压支腿，跨距大，稳定性更强，支腿即可**伸缩，又可联动，装有支腿报闪灯，用于作业时支腿示廓，发出光报**信号；
4.上部与支腿操作之间有互锁装置，支腿没有打开不能执行上部所有操作；
5.举升系统采用三节折臂，工作平台可实现360度旋转，
6.此车带吊钩，吊钩吊1吨（吊钩伸缩800mm-1000mm）；
7.操作系统：设有上下两个操作台，360°全方位旋转转台，上下均带操作系统，工作斗中带操纵装置，可在工作斗中操控升降、旋转；
8.工作斗额定载荷 200kg.
9.下部均设有安全应急系统；
10. 该升降车作业结构简单，操作方便，安全可靠，外型美观，广泛适用于市政、电力、路灯、广告、摄影、通讯、园林、**、工矿、码头等多种系统的高空作业。

【主要技术参数】
产品**	楚胜牌	公告批次	293
产品名称	CSC5060JGK16V型高空作业车	产品号	ZMSND5DW01G
总质量(Kg)	6050	罐体容积(m3)
额定载质量(Kg)		外形尺寸(mm)	7550×1980×3080
整备质量(Kg)	5725	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2+3	载质量利用系数
接近角/离去角(°)	20/13	前悬/后悬(mm)	1040/2118
轴数	2	轴距(mm)	3308,2800
轴荷(Kg)	1930/4120	**高车速(Km/h)	95
其它	前伸994mm,后伸90;侧防护及后防护装置的材料:冷弯型钢Q235;侧防护螺栓连接;后防护焊接,截面尺寸(宽×高)mm:40×180,离地高度480mm。随底盘选装驾驶室。ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M。
【底盘技术参数】
底盘型号	EQ1070DJ3BDF	底盘名称	载货汽车底盘（二类）
**名称	东风牌	生产企业	东风汽车股份有限公司
外形尺寸(mm)	5845,5090×1980×2160,2040	轮胎数	6
接近角/离去角(°)	20/18	轮胎规格	7.00-16,7.00R16
钢板弹簧片数	6/6+5	前轮距(mm)	1503,1485,1519
燃料种类	柴油	后轮距(mm)	1494,1516
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5	东风朝阳朝柴动力有限公司广西玉柴机器股份有限公司安徽全柴动力股份有限公司东风轻型发动机有限公司东风轻型发动机有限公司江苏四达动力机械集团有限公司一汽解放汽车有限公司无锡柴油机厂昆明云内动力股份有限公司常柴股份有限公司	3707 2982 2545 2953 2771 2545 3857 2499 1995	75 85 85 96 85 70 90 96 70
