PRODUCT MANUAL / 产品说明

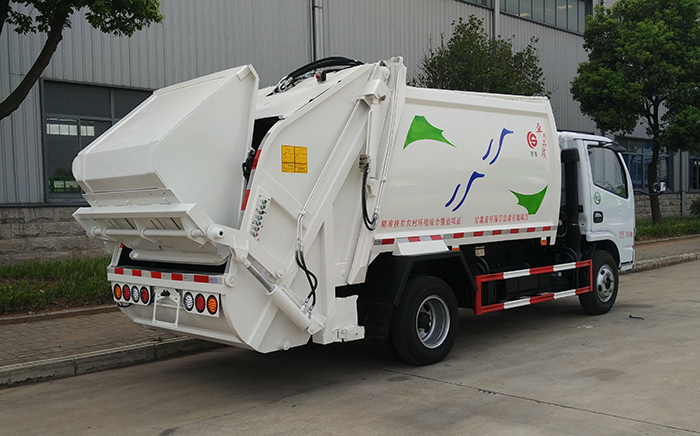

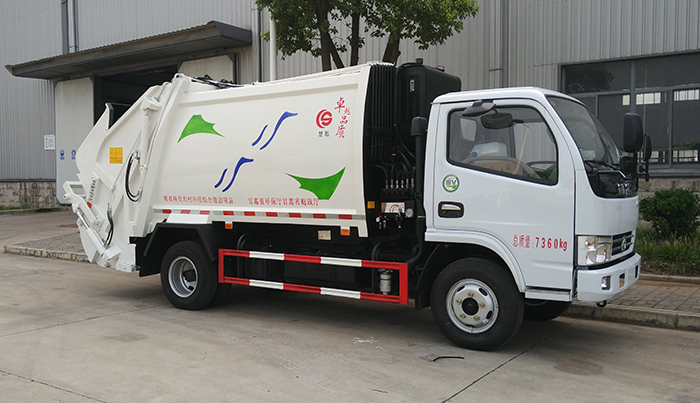

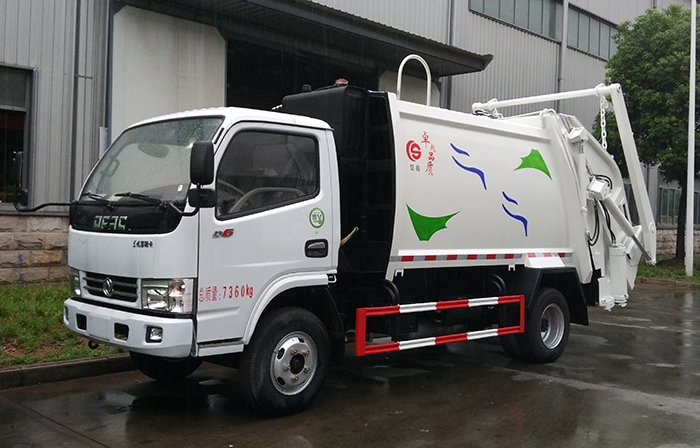

东风6方压缩式垃圾车底盘配置：国五东风，脂玉白,轴距3308，驾驶室1730单排底盘，发动机YC4FA115-50，变速箱**100（5TS40），前后桥1.8/3.5，轮胎7.00R16钢丝胎，动转、离合气助力、ABS、排气制动、电动窗、中控锁。

东风6方压缩式垃圾车生产改装说明：
厢体材料为优质碳钢，厚度为边5mm，厢体容积为：4-6立方米。整车由密封式垃圾厢、液压系统、操作系统组成。液压部分由装料机构、压缩机构、卸料机构、油泵、油箱、**阀等组成，装料机构由支架、连杆机构、凸轮、挂钩等组成，在油缸作用下，将垃圾桶内的垃圾自动翻转倒入垃圾厢内。
新款压缩式垃圾车有9支液压缸制动，不带副压板，液压**操作系统为电动**和手动**。
后翻转机构选装：1、挂桶翻转， 2、簸箕斗翻转， 3、全密封斗翻转，4、摆臂垃圾斗翻转。

东风6方压缩式垃圾车压缩式垃圾车专用性能介绍：
整车采用机电液一体化技术，借住机、电、液联动**系统，通过填装器和推铲等装置实现垃圾倒入、压碎和压扁，并将垃圾挤入车厢并压实和推卸。填充器底部污水收集箱，车箱内的污水可流入其中，在卸垃圾时可通过球阀排出。关键部件采用进口部件，具有压力大、密封性好、操作方便、安全等优点。

● 装载循环为一键操作，液压**操作系统为电动和手动**，手动**是防止电控发生故障时能够正常工作。
● 收集方式简便：一改城市满街摆放垃圾筒的脏乱旧貌，杜绝二次污染。
● 压缩比高、装载量大：**大破碎压力达12吨，装载量相当于同吨级排非压缩垃圾的两倍半。
● 作业自动化：采用进口电脑**系统，全部填装排卸作业中需司机一人操作，不仅减轻环卫工人的劳动强度，而且大大改善了工作环境。
● 经济性好：专用设备工作时，电脑**系统自动**油门。
● 双保险系统：作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

【主要技术参数】
产品**	楚胜牌	公告批次	287
产品名称	CSC5070ZYS5型压缩式垃圾车	产品号	ZM5KR58F02X
总质量(Kg)	7360	罐体容积(m3)
额定载质量(Kg)	1930,1730	外形尺寸(mm)	6350,6550,6850,6500×2050×2600,2820
整备质量(Kg)	5300,5500	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2	载质量利用系数
接近角/离去角(°)	20/15	前悬/后悬(mm)	1040/2002
轴数	2	轴距(mm)	3308,2800
轴荷(Kg)	2945/4415	**高车速(Km/h)	99
其它	1、该车可选装方形或弧形车厢;选装后密封盖装置;选装工作装置及外形长/高/后伸(mm)对应关系:①无上料装置:6350/2600/0,②翻桶装置及③全密封斗装置:6550/2600/200,④半密封斗装置:6850/2600/500,⑤摆臂装置:6500/2820/150;选装③⑤时整备质量为5500kg,选装其它装置时整备质量为5300kg。2、侧防护采用冷弯型钢/Q235,螺栓连接;后防护由专用装置替代。3、随底盘选装驾驶室;ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M。
【底盘技术参数】
底盘型号	EQ1070SJ3BDF	底盘名称	载货汽车底盘（二类）
**名称	东风牌	生产企业	东风汽车股份有限公司
外形尺寸(mm)	5845,5090×1980×2160,2040	轮胎数	6
接近角/离去角(°)	20/18	轮胎规格	7.00-16,7.00R16
钢板弹簧片数	6/6+5	前轮距(mm)	1503,1485,1519
燃料种类	柴油	后轮距(mm)	1494,1516
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5	东风朝阳朝柴动力有限公司广西玉柴机器股份有限公司安徽全柴动力股份有限公司东风轻型发动机有限公司东风轻型发动机有限公司一汽解放汽车有限公司无锡柴油机厂昆明云内动力股份有限公司昆明云内动力股份有限公司江苏四达动力机械集团有限公司一汽解放汽车有限公司无锡柴油机厂	3707 2982 2545 2953 2771 2540 2672 3298 2545 3857	75 85 85 96 85 64 70 85 70 90
